Spécifications solaires 181L

* Pour l'entretien et un accès sûr, un espace égal à la longueur du réservoir doit être laissé à l'extrémité du raccordement d'eau du système et 1 m (40 pouces) doit être laissé sur les trois autres côtés de l'installation. Le système L (s'il est installé avec un système TRV) peut être installé comme préchauffeur solaire avec un chauffe-eau d'appoint à gaz Solahart. Reportez-vous à la fiche technique du surpresseur à gaz Solahart pour plus de détails sur le surpresseur à gaz.

 * Le poids comprend les raccords

 * Valve de contrôle d'expansion.

Comment fonctionnent les systèmes solaires de toit

Fonctionnement solaire

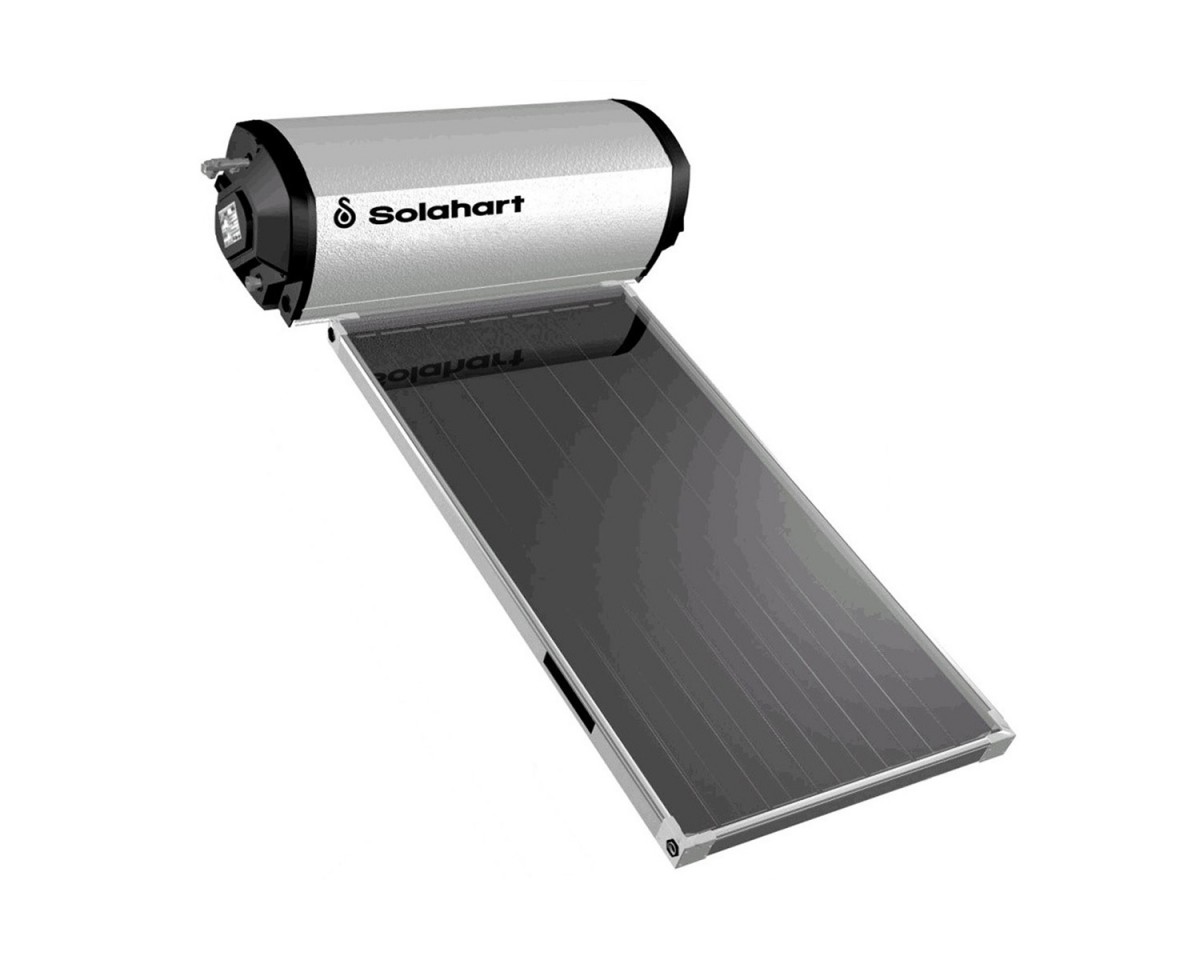

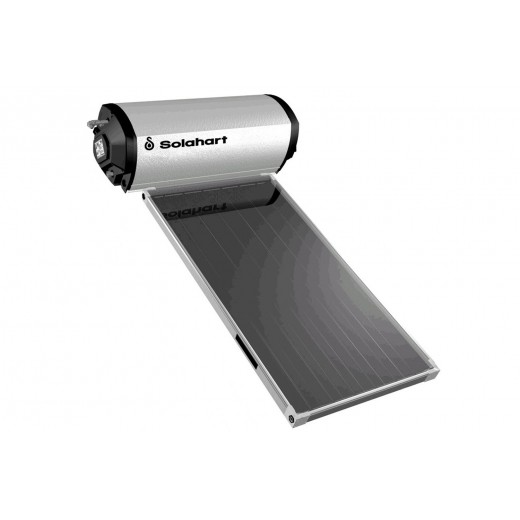

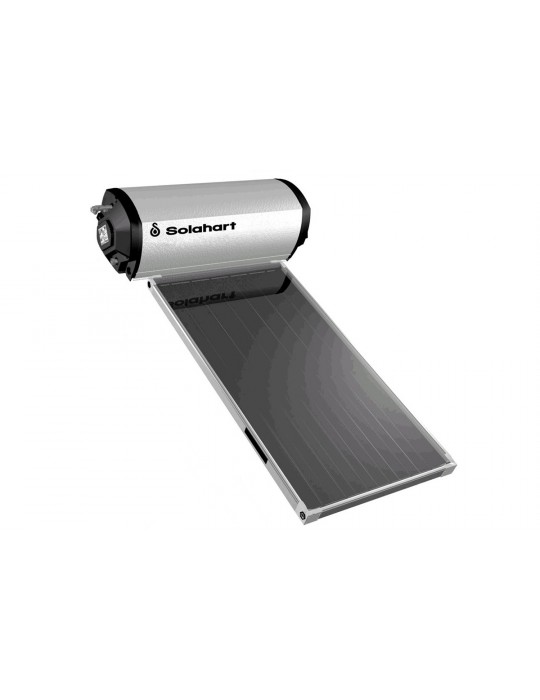

Le système solaire 181L a son réservoir de stockage solaire revêtu d'émail vitreux installé sur le toit directement couplé aux capteurs solaires. Cela fonctionne sur le simple fait scientifique que l'eau chaude monte. Lorsque le soleil chauffe l'eau dans les capteurs solaires, l'augmentation de la température fait monter l'eau à travers un tuyau en cuivre isolé dans le réservoir de stockage. Cela permet à l'eau plus froide du réservoir de stockage solaire de s'écouler dans les capteurs solaires pour être chauffée par l'énergie du soleil. Ce processus se poursuit tant que l'énergie solaire est disponible.

Pour aider à maximiser les performances du système, les capteurs solaires doivent être installés avec une orientation optimale face au nord vrai (dans l'hémisphère sud) ou au sud vrai (dans l'hémisphère nord). Vérifiez toujours le vrai nord ou le vrai sud à l'aide d'une boussole ou d'un autre appareil approprié.

Pour aider à maximiser les performances du système, les capteurs solaires doivent être installés avec une inclinaison optimale. Ceci est égal à 90% à 100% de l'angle de latitude local lorsque les capteurs sont orientés à moins de 60 ° du nord vrai ou du vrai sud, et entre 10 ° et 20 ° si les capteurs sont orientés entre 60 ° et 90 ° par rapport à l'orientation optimale . En général, des performances d'été améliorées sont obtenues à partir d'un angle d'inclinaison inférieur à l'angle optimal et des performances hivernales améliorées sont obtenues par un angle d'inclinaison supérieur à l'angle optimal. Si l'angle d'inclinaison varie de 20 ° par rapport à l'angle optimal, les capteurs solaires recevront environ 10% de moins de rayonnement solaire annuel total.

Un système à circuit ouvert n'a pas de protection contre le gel et ne convient pas pour une installation dans des zones sujettes au gel. Les conditions de gel se produisent en dessous de 5 ° C (41 ° F). Ce système n'a AUCUNE GARANTIE pour les dommages causés par le gel. Dans les zones sujettes au gel / au gel, un système en circuit fermé doit être utilisé.

Boosting solaire

Boosting dans le réservoir

Un interrupteur d'isolement est installé dans le boîtier du compteur électrique pour un modèle alimenté électriquement dans le réservoir. Cela doit être laissé allumé pour permettre à l'unité de chauffage d'appoint de fonctionner si nécessaire. L'unité de chauffage d'appoint sert à chauffer l'eau à des moments de faible gain d'énergie solaire, comme par temps très nuageux ou pluvieux, ou pendant les mois les plus froids. L'unité de surchauffage ne s'activera que si le chauffage est nécessaire et que l'alimentation est disponible à partir du tableau. Lorsque l'eau est en dessous du réglage du thermostat, l'unité de surchauffage se met en marche et chauffe l'eau. L'unité de surchauffage s'éteint automatiquement lorsque la température de l'eau atteint le réglage du thermostat. Si la température de l'eau redescend en dessous du réglage, le booster se réactivera.

Surpression de gaz en série

Un surpresseur de gaz en série (également connu sous le nom de surpresseur de gaz à débit continu) peut être installé entre le chauffe-eau solaire et les prises d'eau chaude de la maison. Ce booster doit être actif en permanence. Le booster détecte la température de l'eau qui le traverse: si la température de l'eau est supérieure à son réglage de température, il ne fait rien; s'il est en dessous, il chauffera automatiquement l'eau jusqu'à la température de sortie préréglée. Ce suppresseur à gaz assure la fourniture d'eau chaude pour une variété de demandes d'eau chaude sans intervention de l'utilisateur tout en permettant une contribution maximale de l'énergie solaire au chauffage de l'eau. Pour plus d'informations sur ce booster, consultez le manuel du propriétaire du produit.

Les systèmes de la série Circuit ouvert peuvent être installés avec un «TRV» situé entre l'entrée froide du réservoir et l'entrée froide des collecteurs. Cette vanne restreint le débit à travers les collecteurs lorsque le réservoir a atteint une température suffisamment élevée.
