* Pour l'entretien et un accès sûr, un espace égal à la longueur du réservoir doit être laissé à l'extrémité du raccordement d'eau du système et 1 m (40 pouces) doit être laissé sur les trois autres côtés de l'installation. ‡ HartStat OTP est en option sur ces modèles. Les systèmes peuvent être installés en tant que préchauffeur solaire avec un chauffe-eau d'appoint à gaz Solahart en ligne. Reportez-vous à la fiche technique du surpresseur à gaz Solahart pour plus de détails sur le surpresseur à gaz.

* Valve de contrôle d'expansion.

Comment fonctionnent les systèmes solaires de toit

Fonctionnement solaire

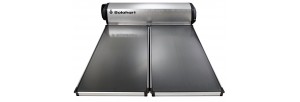

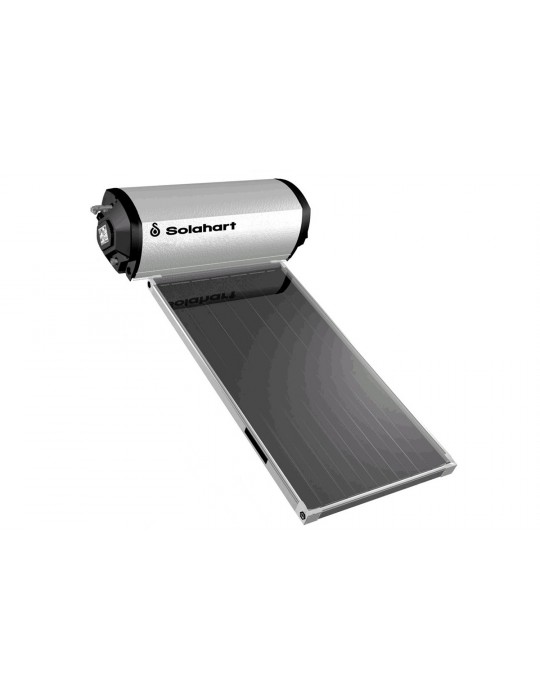

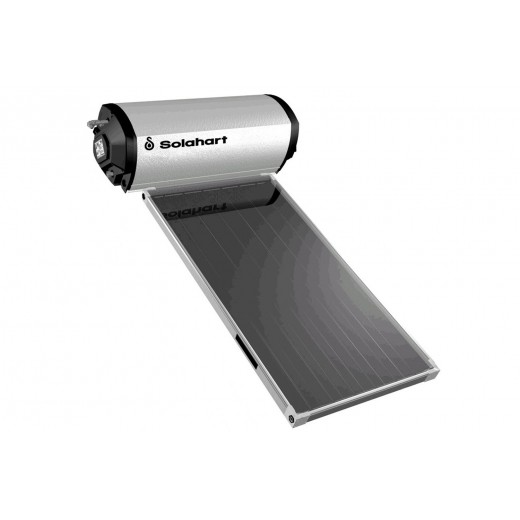

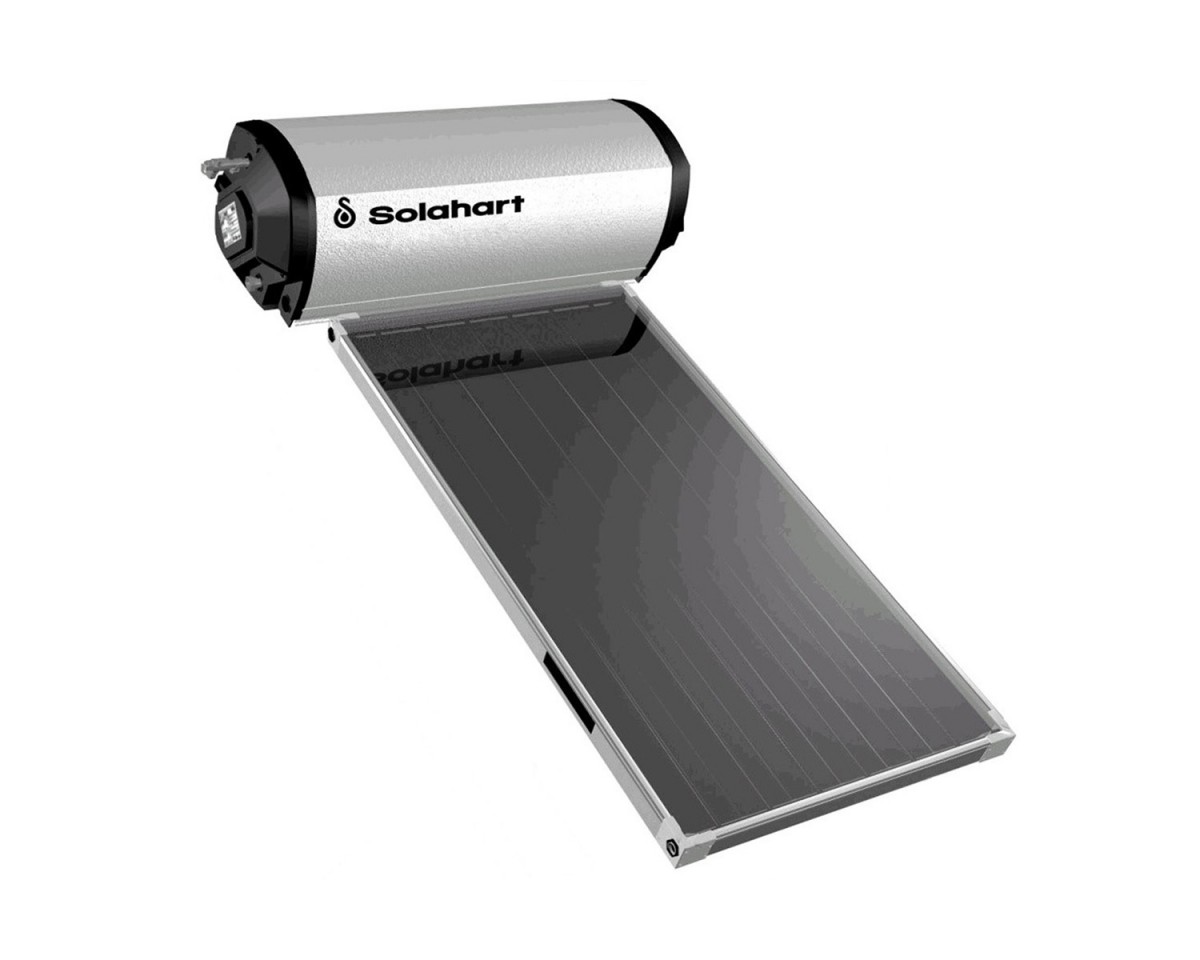

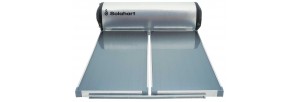

Le système solaire 181J a son réservoir de stockage solaire revêtu d'émail vitreux installé sur le toit directement couplé aux capteurs solaires. Dans la série à circuit fermé, la chaleur est absorbée par le capteur et transmise au liquide caloporteur «Hartgard» à l'intérieur du capteur. Lorsque la température du «Hartgard» augmente, le fluide chaud monte à travers le collecteur par le principe du thermosiphon naturel, dans la chemise de l'échangeur de chaleur autour du réservoir de stockage d'eau potable. Ici, la chaleur est transférée à l'eau potable, refroidissant le fluide «Hartgard». Le fluide plus froid est ensuite refoulé vers le bas dans les collecteurs par l'action de déplacement d'un fluide chaud supplémentaire montant dans la chemise de l'échangeur de chaleur.

Pour aider à maximiser les performances du système, les capteurs solaires doivent être installés avec une orientation optimale face au nord vrai (dans l'hémisphère sud) ou au sud vrai (dans l'hémisphère nord). Vérifiez toujours le vrai nord ou le vrai sud à l'aide d'une boussole ou d'un autre appareil approprié.

Pour aider à maximiser les performances du système, les capteurs solaires doivent être installés avec une inclinaison optimale. Ceci est égal à 90% à 100% de l'angle de latitude local lorsque les capteurs sont orientés à moins de 60 ° du nord vrai ou du vrai sud, et entre 10 ° et 20 ° si les capteurs sont orientés entre 60 ° et 90 ° par rapport à l'orientation optimale . En général, des performances d'été améliorées sont obtenues à partir d'un angle d'inclinaison inférieur à l'angle optimal et des performances hivernales améliorées sont obtenues par un angle d'inclinaison supérieur à l'angle optimal. Si l'angle d'inclinaison varie de 20 ° par rapport à l'angle optimal, les capteurs solaires recevront environ 10% de moins de rayonnement solaire annuel total.

Les systèmes à circuit fermé Solahart sont protégés contre le gel ou les conditions d'eau difficiles par notre fluide exclusif «Hartgard». «Hartgard» est un fluide de propylène glycol bleu non toxique qui, lorsqu'il est mélangé à de l'eau, fournit le fluide caloporteur contenu dans les capteurs solaires et la chemise de l'échangeur de chaleur autour du réservoir. «Hartgard» est utilisé pour abaisser la température de congélation du fluide caloporteur et offre ainsi une protection contre le gel (Remarque: pour le pourcentage correct de Hartgard dans le fluide caloporteur, reportez-vous à la section sur la protection contre le gel / gel). «Hartgard» est une solution spéciale de qualité alimentaire et est la seule solution autorisée à être utilisée dans les systèmes en circuit fermé. Hartgard a été approuvé par le National Health and Medical Research Council of Australia.

Boosting dans le réservoir

Un interrupteur d'isolement est installé dans le boîtier du compteur électrique pour un modèle alimenté électriquement dans le réservoir. Cela doit être laissé allumé pour permettre à l'unité de chauffage d'appoint de fonctionner si nécessaire. L'unité de chauffage d'appoint sert à chauffer l'eau à des moments de faible gain d'énergie solaire, comme par temps très nuageux ou pluvieux, ou pendant les mois les plus froids. L'unité de surchauffage ne s'activera que si le chauffage est nécessaire et que l'alimentation est disponible à partir du tableau. Lorsque l'eau est en dessous du réglage du thermostat, l'unité de surchauffage se met en marche et chauffe l'eau. L'unité de surchauffage s'éteint automatiquement lorsque la température de l'eau atteint le réglage du thermostat. Si la température de l'eau redescend en dessous du réglage, le booster se réactivera.

Surpression de gaz en série

Un surpresseur à gaz en série (également connu sous le nom de surpresseur à gaz continu) peut être installé entre le chauffe-eau solaire et les prises d'eau chaude de la maison. Ce booster doit être actif en permanence. Le booster détecte la température de l'eau qui le traverse: si la température de l'eau est supérieure à son réglage de température, il ne fait rien; s'il est en dessous, il chauffera automatiquement l'eau jusqu'à la température de sortie préréglée. Ce surpresseur à gaz assure la fourniture d'eau chaude pour une variété de demandes d'eau chaude sans intervention de l'utilisateur tout en permettant une contribution maximale de l'énergie solaire au chauffage de l'eau. Pour plus d'informations sur ce booster, consultez le manuel du propriétaire du produit.

Les chauffe-eau solaires de la série à circuit fermé ont un moyen de contrôler la température maximale de l'eau dans le réservoir de stockage. Ces systèmes peuvent être installés avec une vanne «HartStat» située entre la sortie chaude des collecteurs et l'entrée de l'échangeur de chaleur du réservoir. Cette vanne se ferme lorsque le réservoir a atteint une température suffisamment élevée, empêchant ainsi un transfert de chaleur supplémentaire vers le réservoir, et limitant ainsi sa température.
