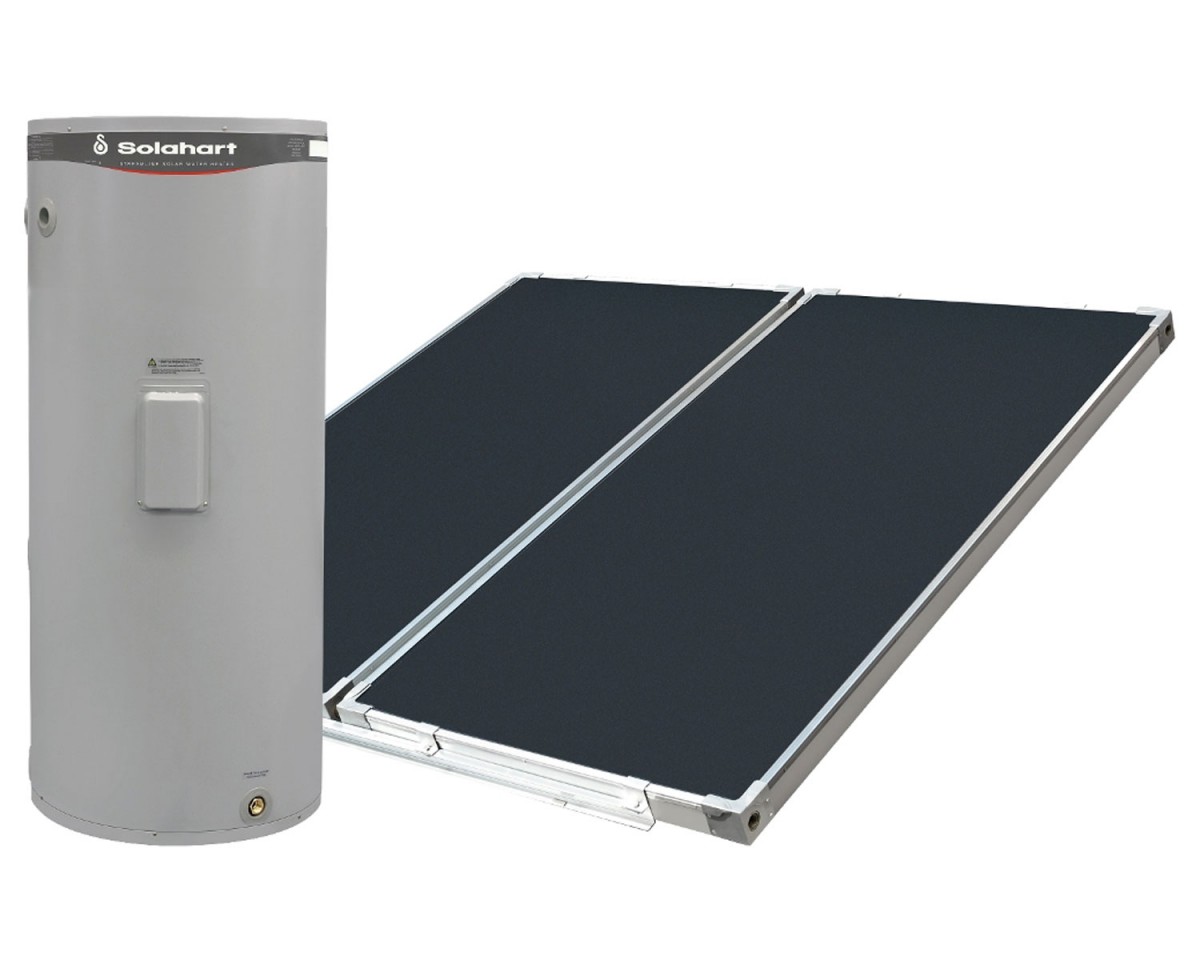

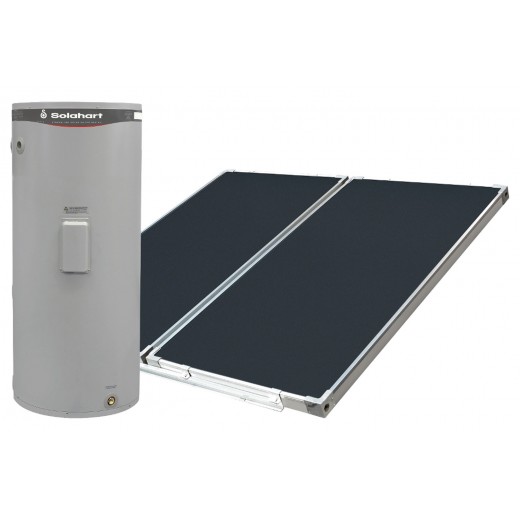

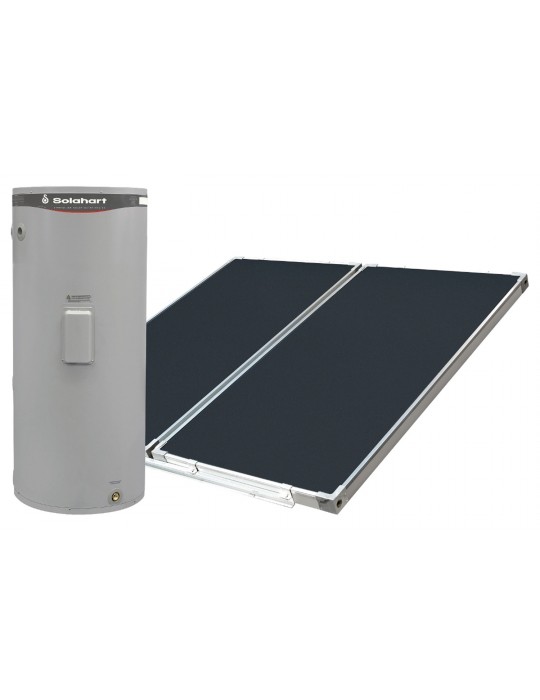

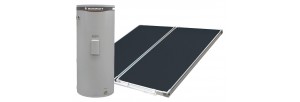

Chauffe-eau solaire système Split Série 322MLV

Spécifications 322MLV

Comment fonctionnent les chauffe-eau solaires Split System

Avec les systèmes séparés en circuit ouvert, l'eau circule du réservoir au niveau du sol à travers les capteurs solaires par une pompe électrique appelée «circulateur». Lorsque le soleil chauffe l'eau des capteurs solaires, l'augmentation de la température active le circulateur. Le circulateur se met en marche chaque fois que l'eau des capteurs solaires est plus chaude que l'eau du ballon de stockage solaire. Le circulateur déplace l'eau plus chaude des capteurs solaires à travers le tuyau solaire chaud vers le réservoir de stockage solaire et l'eau plus froide du réservoir de stockage solaire est acheminée vers les capteurs solaires via le tuyau solaire froid pour être chauffée par l'énergie du soleil.

Ce processus se poursuit tant que l'énergie solaire est disponible et que l'eau du réservoir de stockage solaire nécessite un chauffage. Le circulateur se désactivera lorsque la température de l'eau dans le réservoir de stockage solaire est d'environ 70 ° C à 75 ° C.

Le chauffe-eau solaire Solahart 322MLV est conçu pour être installé en tant que chauffe-eau solaire à suralimentation électrique avec son unité de surchauffage connectée à une alimentation électrique, mais il peut être installé avec un surpresseur à débit continu ou de stockage en série. S'il est installé avec un surpresseur en série, l'unité de chauffage d'appoint électrique ne sera pas connectée à une alimentation électrique.

Fonctionnement solaire

Le fonctionnement du circulateur est contrôlé par la combinaison de:

• le capteur chaud situé à la sortie des capteurs solaires. Le capteur chaud mesure la température de l'eau à la sortie des capteurs solaires.

• le capteur de froid situé à la sortie du froid solaire à la base du ballon solaire. Le capteur de froid mesure la température de l'eau au fond du ballon solaire.

• le régulateur différentiel situé dans la centrale solaire.

Lorsque le soleil chauffe l'eau des capteurs solaires, l'augmentation de la température active le circulateur. Le circulateur se met en marche chaque fois que l'eau des capteurs solaires est plus chaude que l'eau du ballon de stockage solaire. Le circulateur déplace l'eau plus chaude des capteurs solaires à travers le tuyau solaire chaud vers le réservoir de stockage solaire et l'eau plus froide du réservoir de stockage solaire est acheminée vers les capteurs solaires via le tuyau solaire froid pour être chauffée par l'énergie du soleil.

Ce processus se poursuit tant que l'énergie solaire est disponible et que l'eau du réservoir de stockage solaire nécessite un chauffage. Le circulateur se désactivera lorsque la température de l'eau dans le réservoir de stockage solaire est d'environ 70 ° C à 75 ° C.

Pendant le fonctionnement normal, si la quantité d'énergie solaire disponible diminue, par exemple lorsque le ciel devient très nuageux ou que le soleil devient plus bas dans le ciel en fin d'après-midi et que l'eau ne reçoit plus de chaleur utilisable des capteurs solaires, le circulateur se désactivera. . Le chauffe-eau passera alors en mode veille.

Fonctionnement en surchauffe

Le but de l'opération de surchauffe est de réduire la quantité de surchauffe ou de «stagnation» de l'eau dans les capteurs solaires. Lorsque l'eau dans le réservoir de stockage solaire a atteint 70 ° C à 75 ° C et que le circulateur est désactivé, les capteurs solaires continueront à gagner de la chaleur tant que l'énergie solaire est encore disponible.

Si l'eau dans les capteurs solaires stagne et que sa température devient très élevée, le circulateur s'activera pendant une courte période pour transférer cette énergie supplémentaire vers le réservoir de stockage solaire. Le circulateur se désactive lorsque la température de l'eau dans les capteurs solaires diminue. Ce processus se répétera pendant un maximum de huit cycles ou jusqu'à ce que la température de l'eau dans le réservoir de stockage solaire atteigne environ 75 ° C à 80 ° C ou que le capteur chaud ne détecte pas une autre augmentation de la température de l'eau à un niveau de stagnation après un cycle. terminé, c'est-à-dire que l'énergie solaire disponible diminue.

Fonctionnement de refroidissement de nuit

Le but de l'opération de refroidissement nocturne est de débarrasser le réservoir de stockage solaire de l'énergie solaire excédentaire acquise par l'opération de surchauffe pendant la journée. La température de l'eau souhaitée dans le réservoir de stockage solaire doit être comprise entre 60 ° C et 70 ° C.

Si l'unité de contrôle solaire est entrée en mode de surchauffe pendant la journée, alors après que la température de l'eau dans les capteurs solaires diminue plus tard dans la journée ou en début de soirée, le circulateur s'activera. L'eau du réservoir de stockage solaire circulera à travers les capteurs solaires et l'excès de chaleur dans l'eau rayonnera des capteurs solaires en réduisant la température de l'eau. L'eau circulera pendant un certain temps et jusqu'à ce que la température de l'eau dans le réservoir de stockage solaire soit d'environ 60 ° C à 70 ° C. Le chauffe-eau passera alors en mode veille.

Fonctionnement de la protection contre le gel

Le but de l'opération de protection contre le gel est d'empêcher le gel de l'eau dans les capteurs solaires et les conduites solaires dans des conditions très froides. L'eau des capteurs solaires se refroidira pendant les périodes sans apport solaire. Dans des conditions très froides, comme la nuit et très tôt le matin avant le lever du soleil, la température de l'eau peut approcher le point de congélation.

Si le capteur de chaleur mesure que la température de l'eau dans les capteurs solaires approche de zéro, le circulateur s'activera. L'eau du réservoir de stockage solaire, contenant plus d'énergie que l'eau des capteurs solaires, circulera à travers les capteurs solaires en maintenant la température de l'eau au-dessus du point de congélation. Le circulateur restera allumé pendant quelques minutes et jusqu'à ce que le capteur chaud mesure une température de l'eau à un niveau sécuritaire au-dessus du point de congélation. Lorsque ces deux conditions sont remplies, le circulateur se désactive. Le chauffe-eau passera alors en mode veille.

Ce processus se répète chaque fois que le capteur chaud mesure que la température de l'eau dans les capteurs solaires approche de zéro.

Mode veille

Le chauffe-eau sera en mode veille chaque fois que les conditions ne sont pas favorables au chauffage solaire en fonctionnement normal, et que le fonctionnement surchauffe et le refroidissement nocturne ne sont pas nécessaires ou ont été terminés, et que les conditions ne sont pas assez froides pour ou entre les périodes de protection contre le gel. opération.
